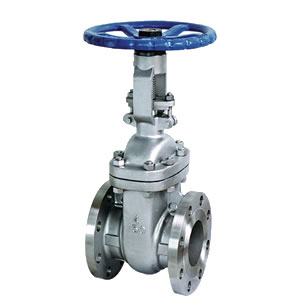

Válvula Gaveta
Na indústria, dentre as válvulas manuais de bloqueio, a de gaveta é a mais utilizada. Quando totalmente aberta, sua obstrução à passagem do fluxo é mínima. Sendo assim mais simples e eficaz.
Pelo seu manuseio ser mais lento, comparada às demais válvulas, são empregadas em processos onde o processo de abertura e fechamento não são frequentes.
Vantagens
- Passagem desimpedida quando totalmente aberta;
- Estanques para qualquer tipo de fluidos;
- Construção em ampla gama de tamanhos;
- Permitem fluxo nos dois sentidos.
- Projetada e fabricada conforme API 600, API 6D, e ASME B 16.34. Testada conforme API 598

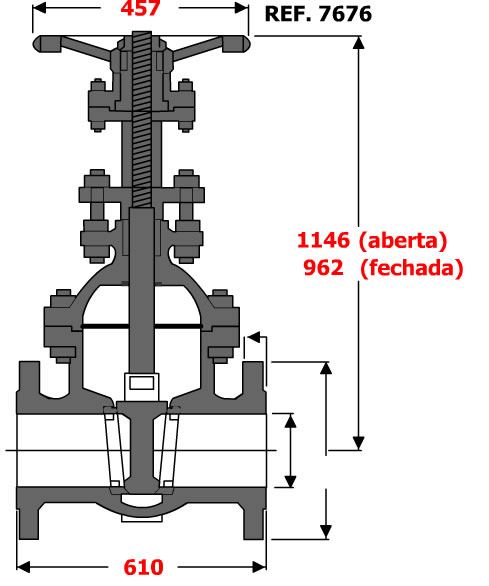

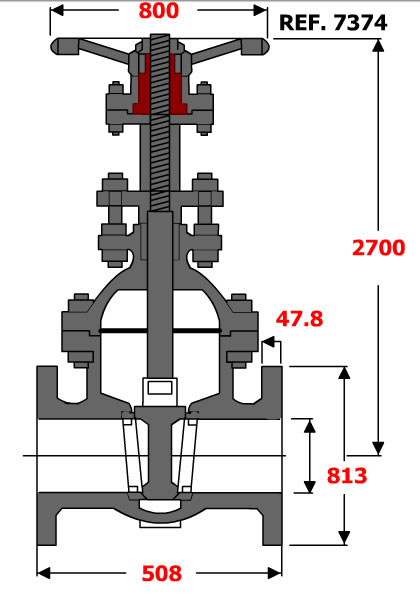

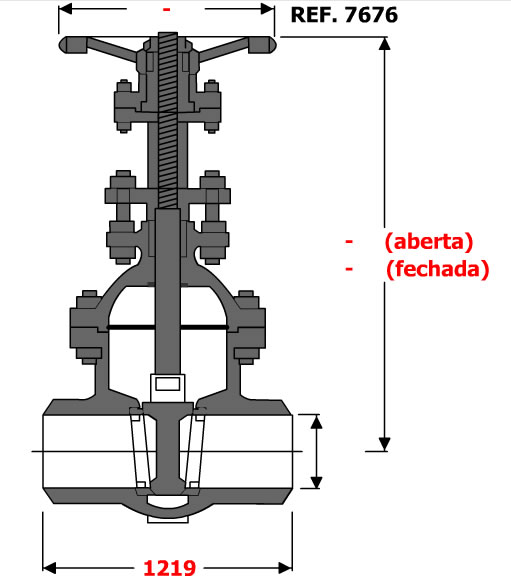

Válvula Gaveta
-

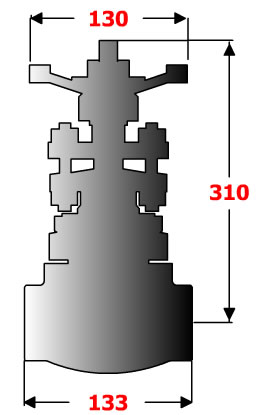

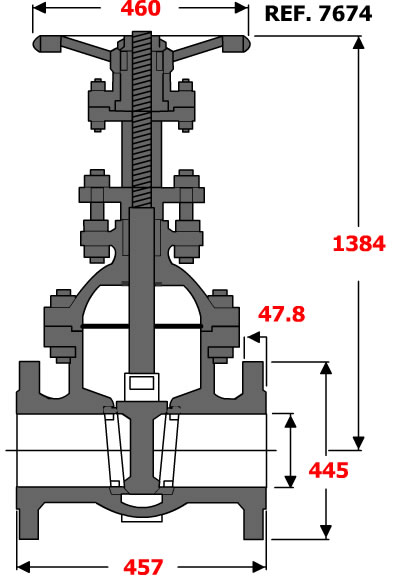

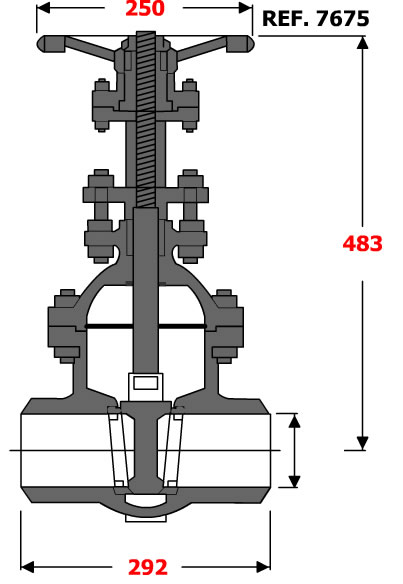

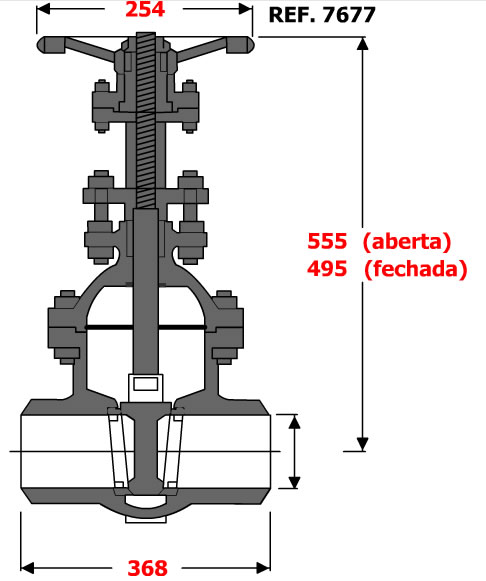

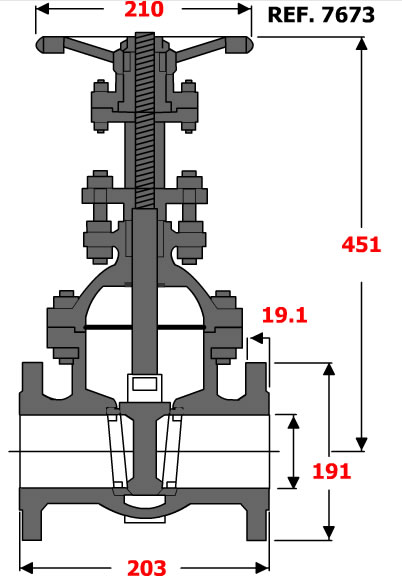

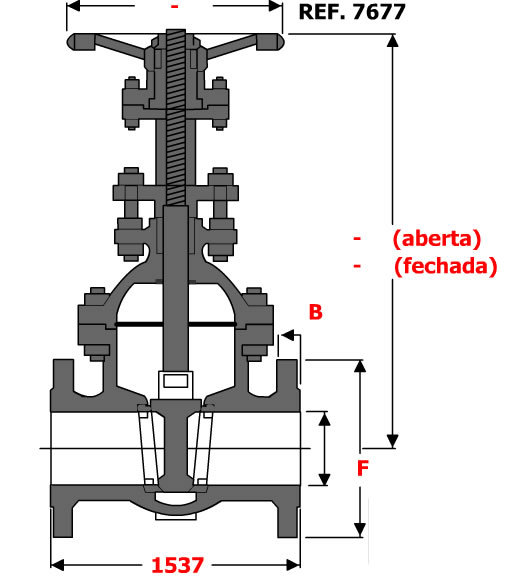

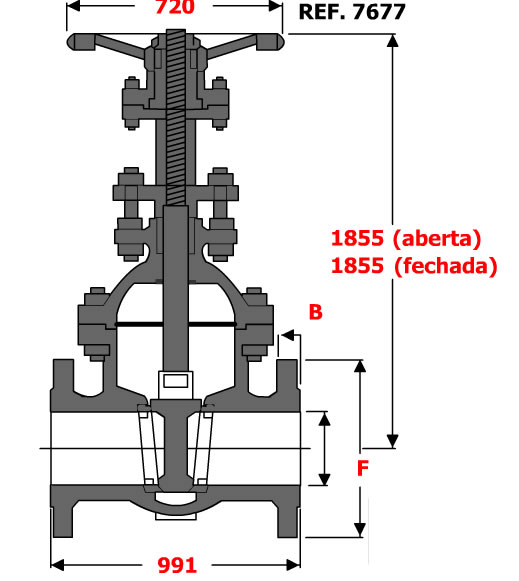

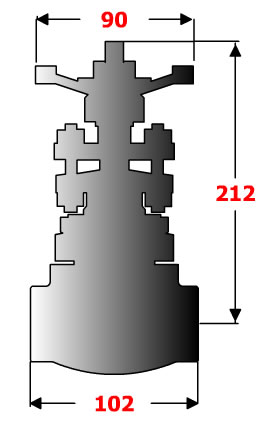

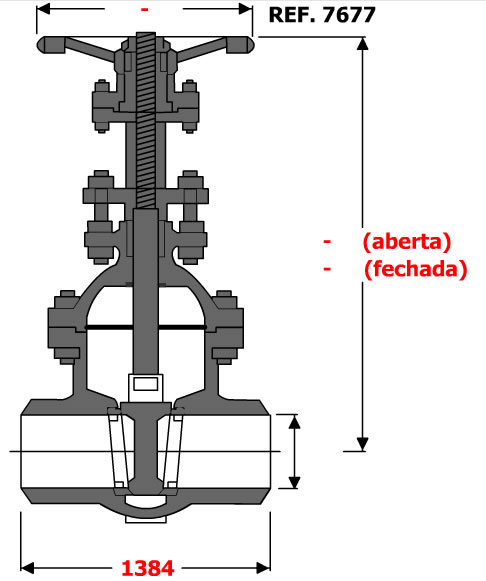

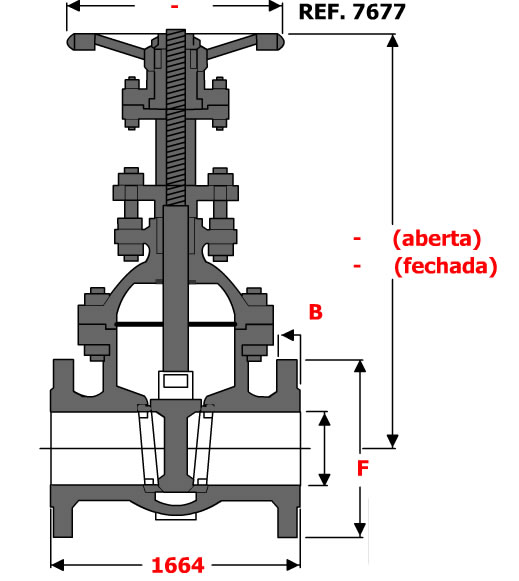

Clique na polegada desejada para obter a dimensão correspondente:
1.1/2" 2" 2.1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24"
Clique nas linhas abaixo para visualizar os locais das peças referentes:

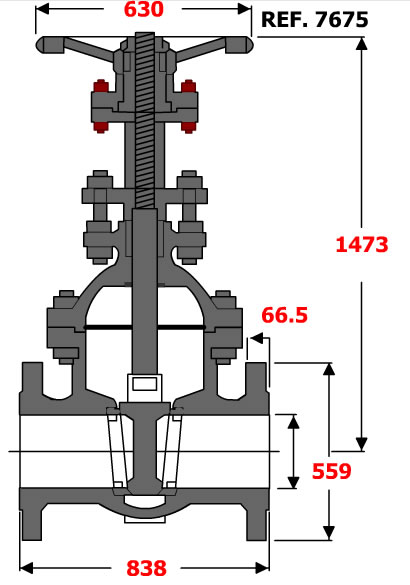

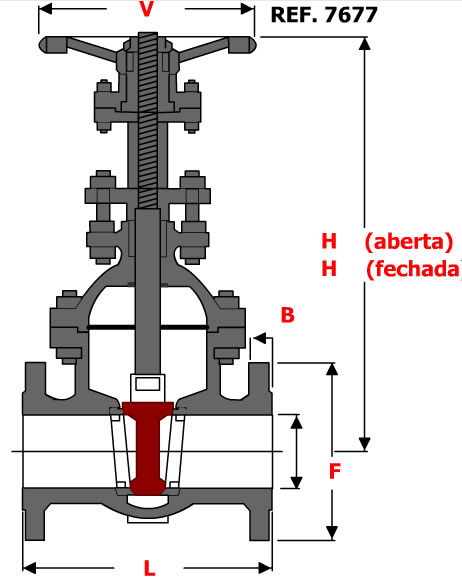

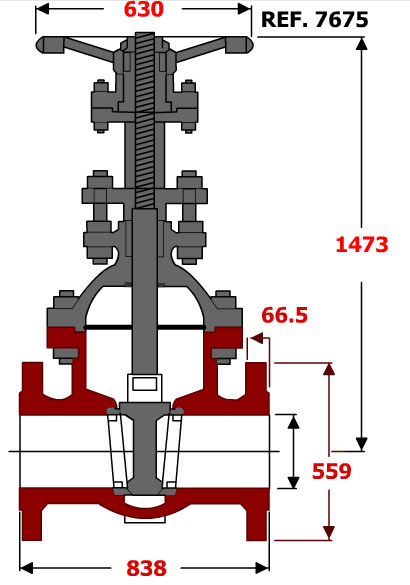

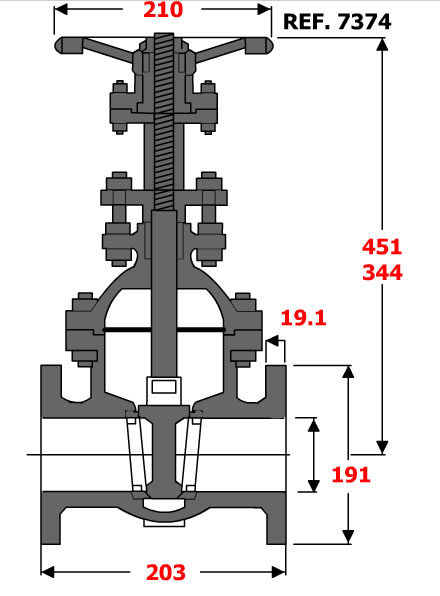

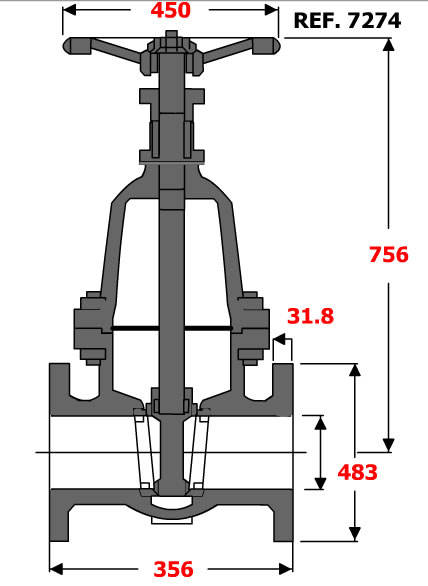

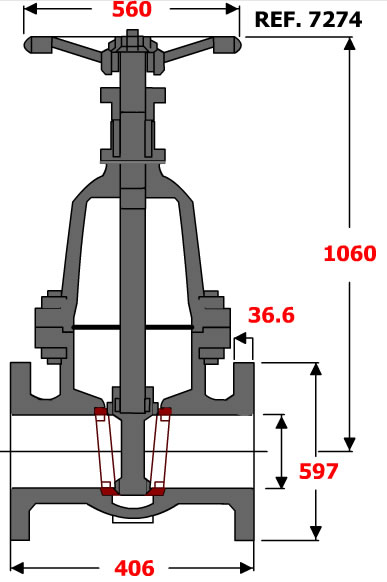

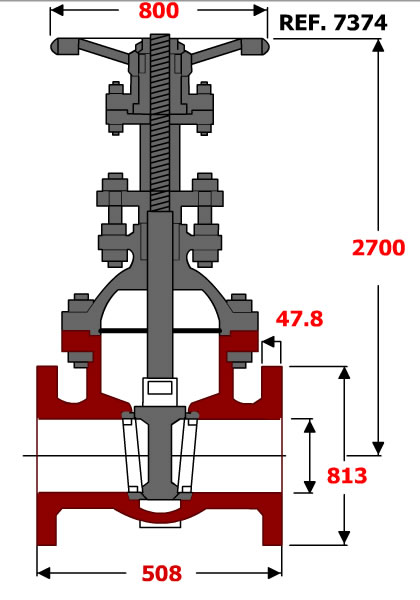

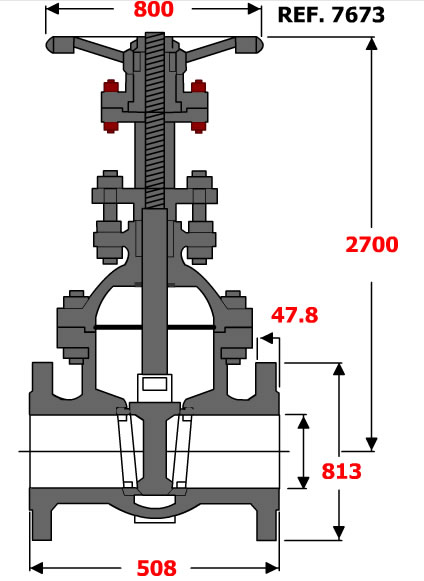

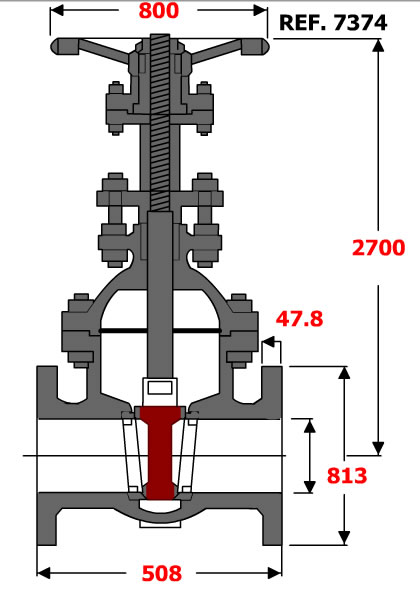

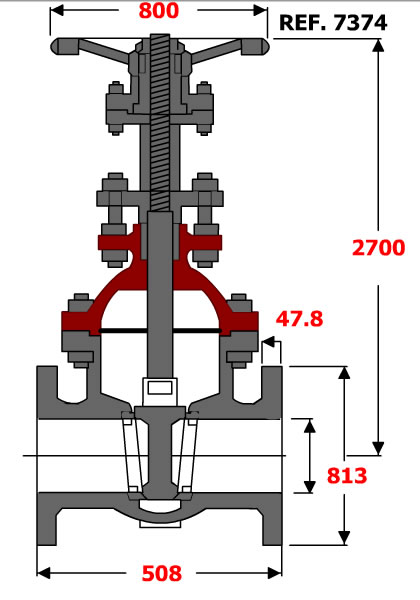

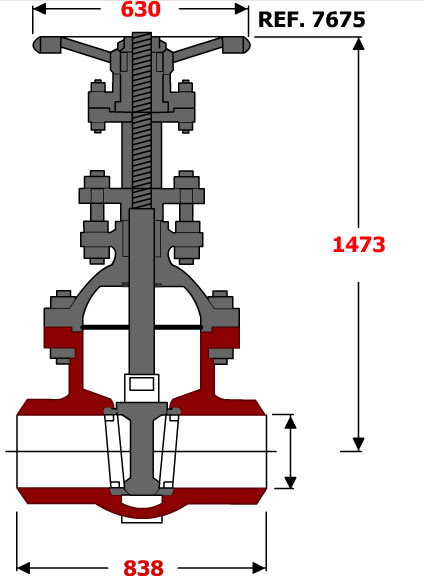

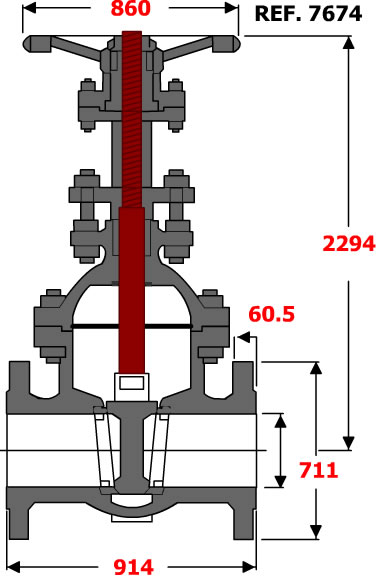

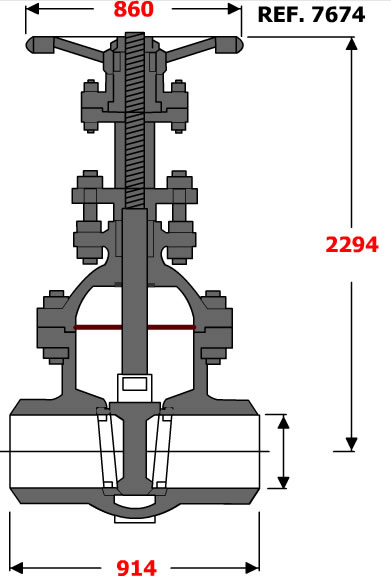

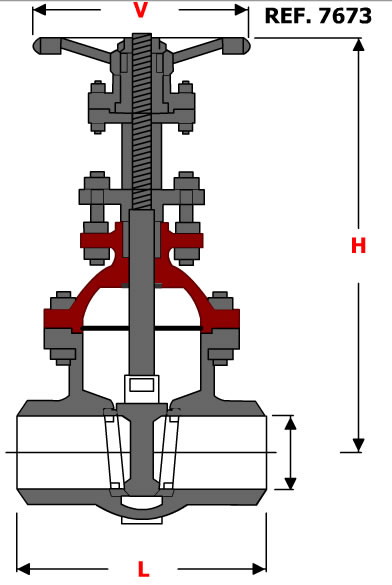

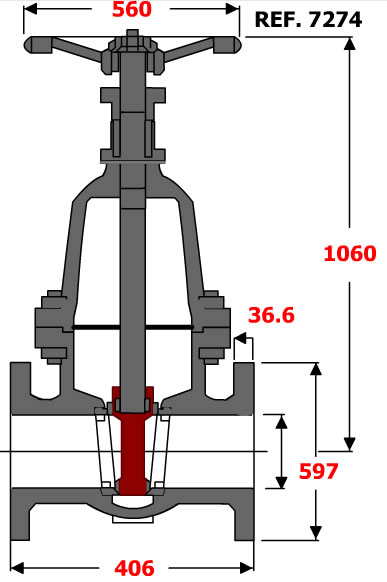

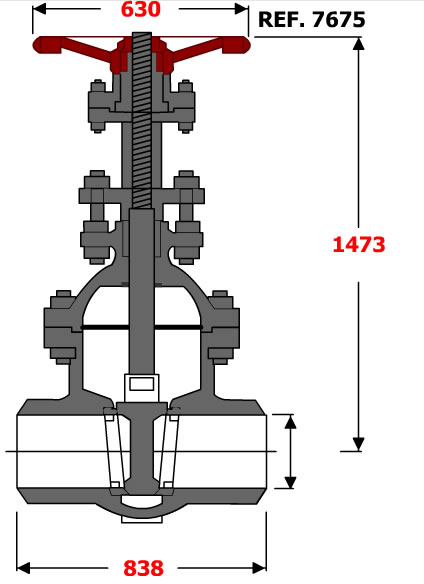

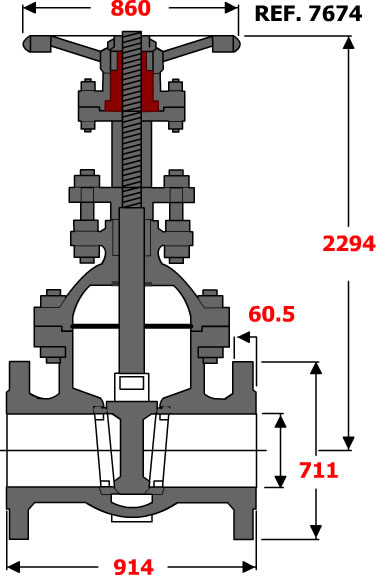

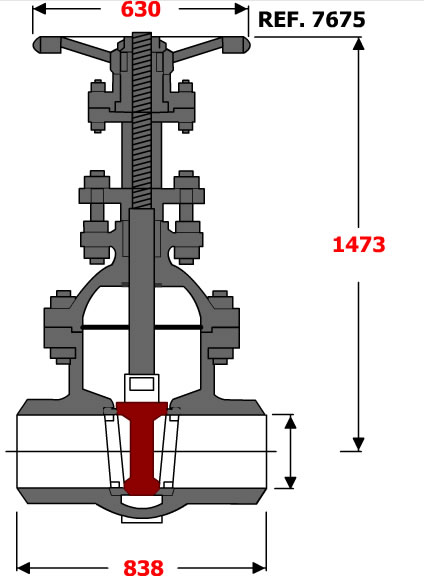

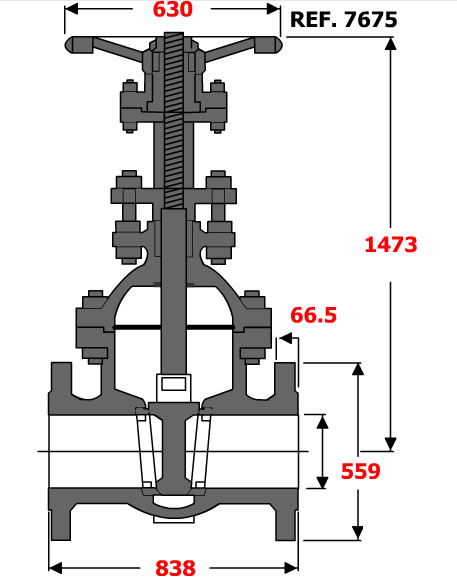

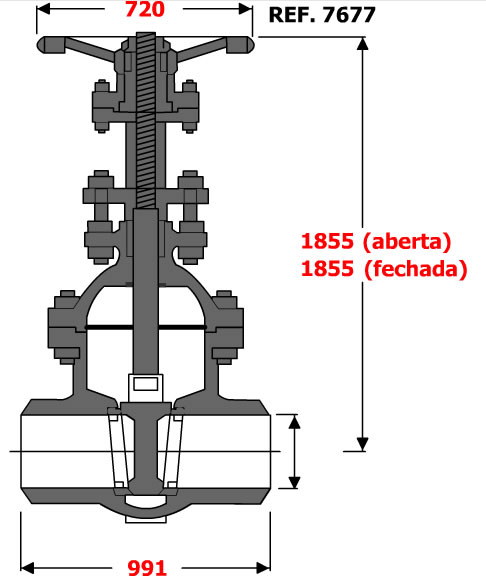

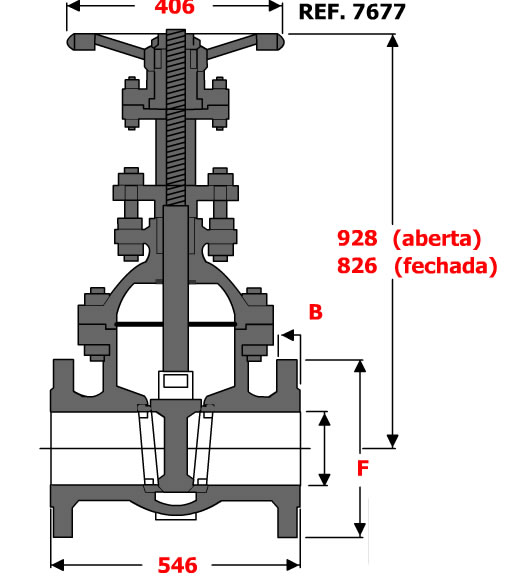

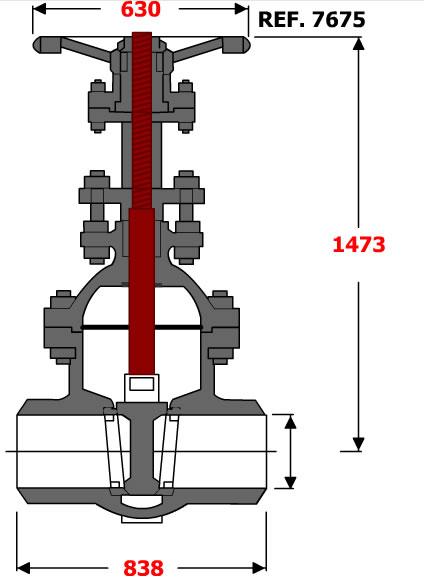

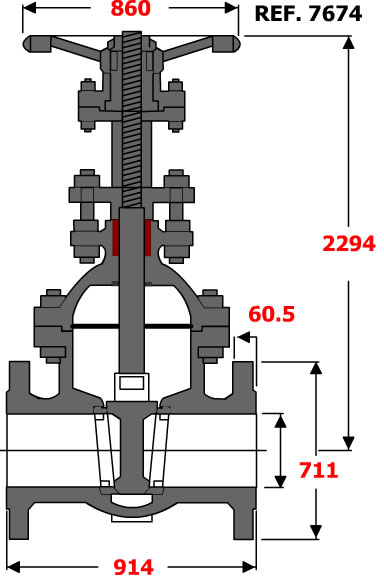

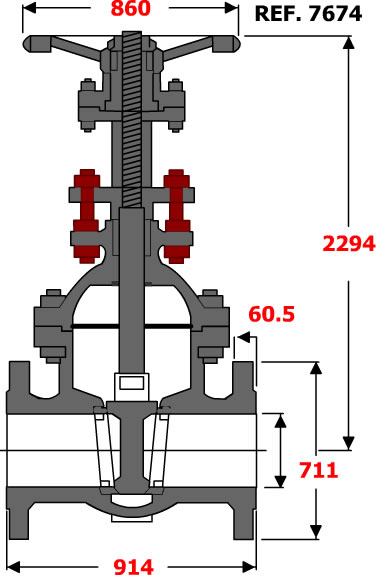

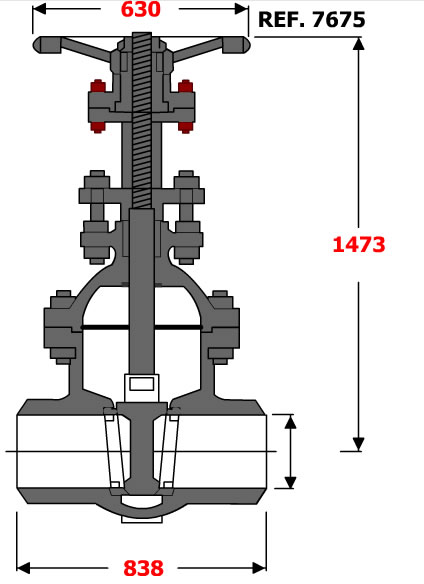

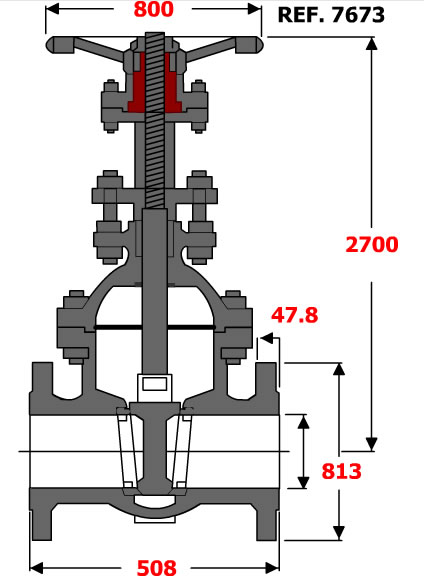

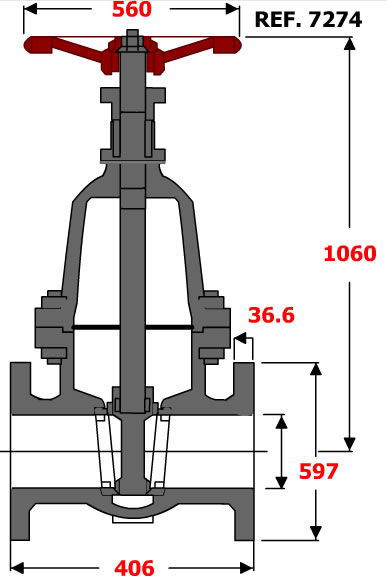

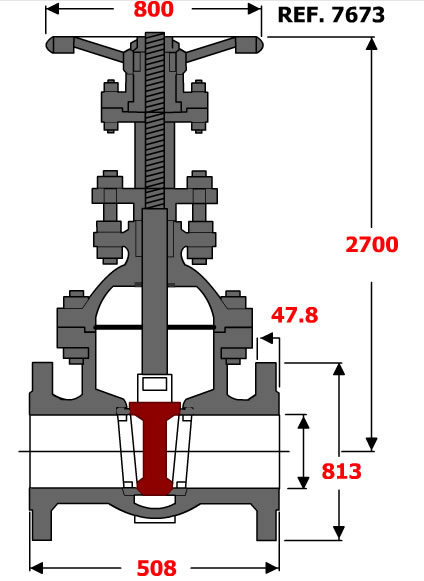

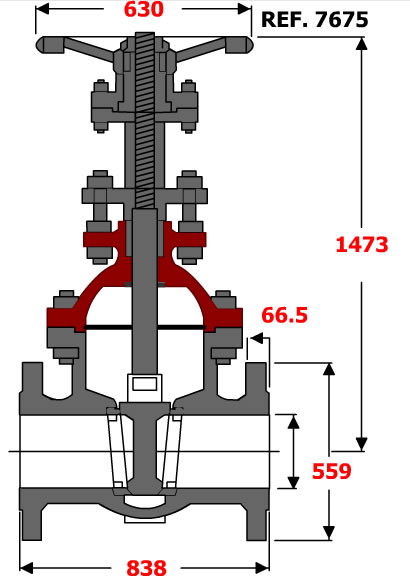

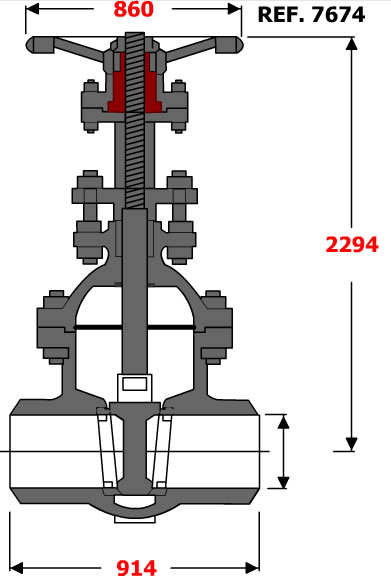

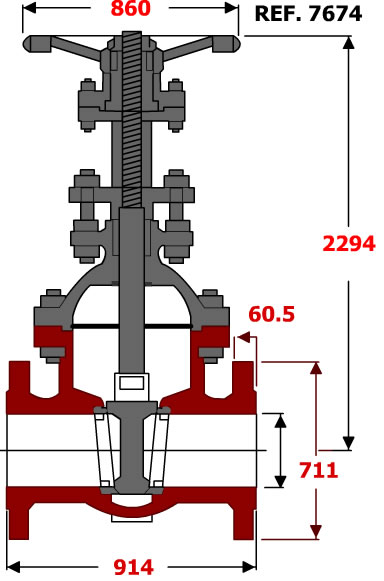

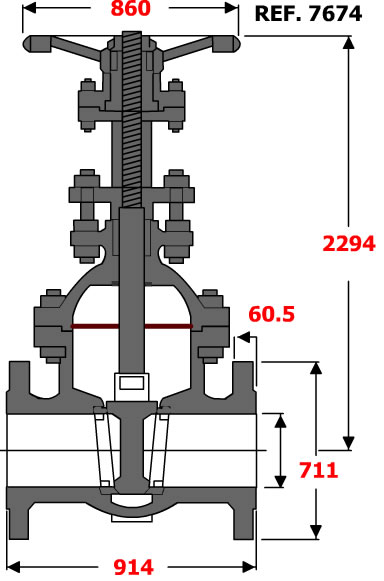

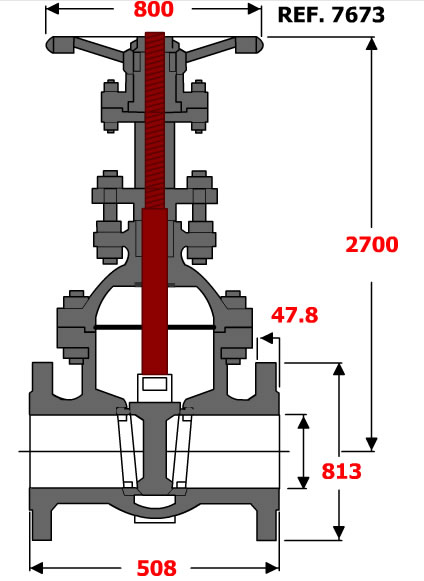

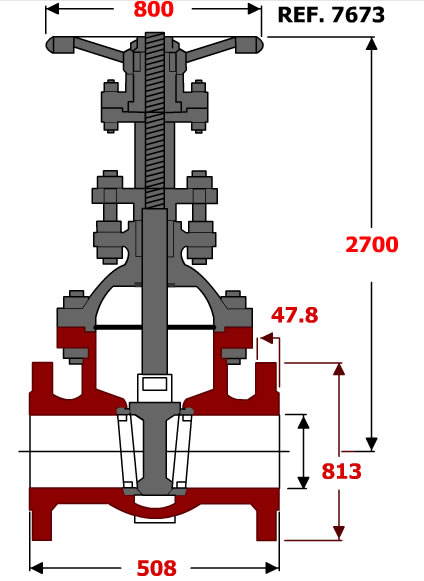

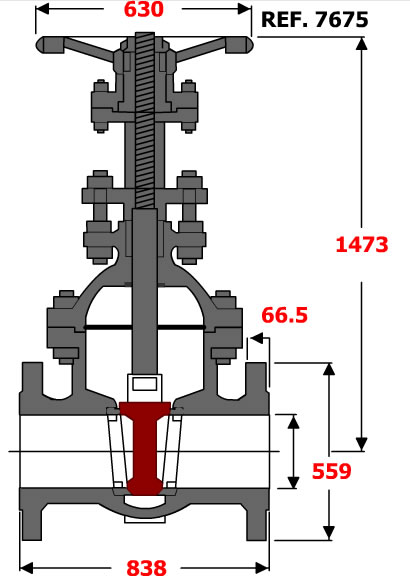

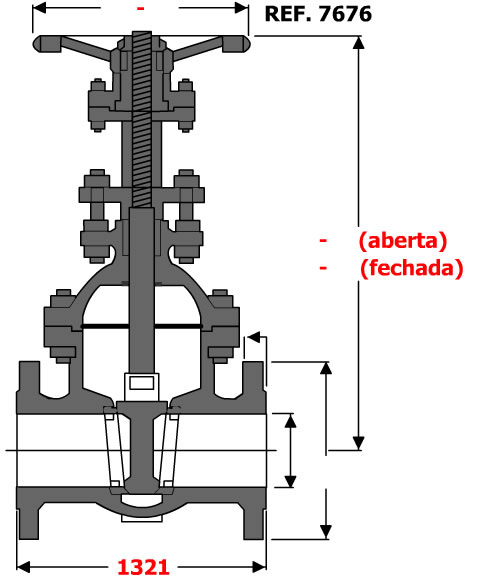

1 - corpo 2 - Anel do Corpo 3 - Cunha 4 - Anel da Cunha 5 - Haste 6 - Junta 7 - Parafuso c/porca 8 - Castelo 9 - Gaxeta 10 - Preme Gaxeta 11 - Estojo c/ porca 12 - Sobreposta 13 - Parafuso c/porca 14 - Tambor 15 - Volante
-

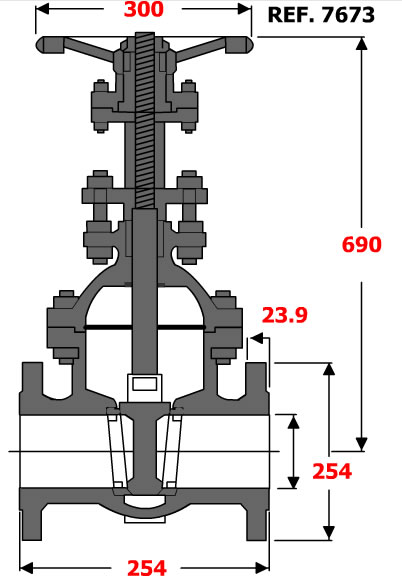

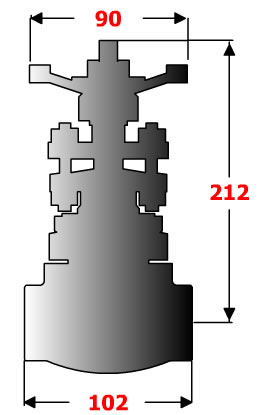

Clique na polegada desejada para obter a dimensão correspondente:
1.1/2" 2" 2.1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16"
Clique nas linhas abaixo para visualizar os locais das peças referentes:

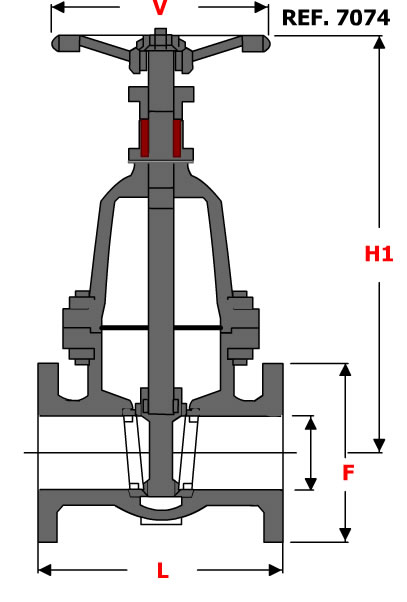

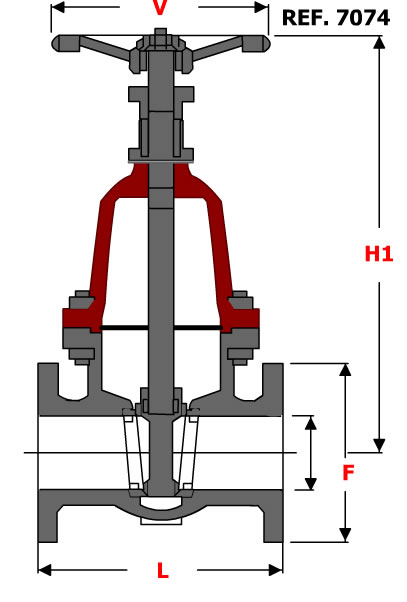

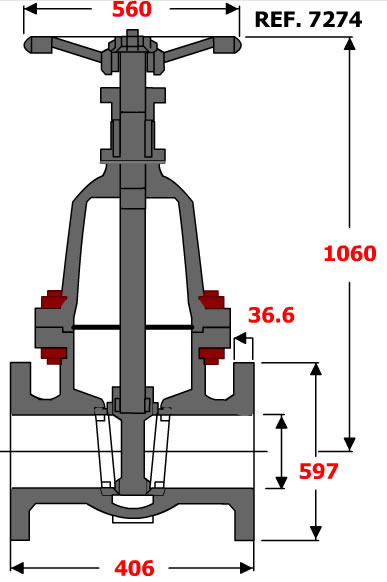

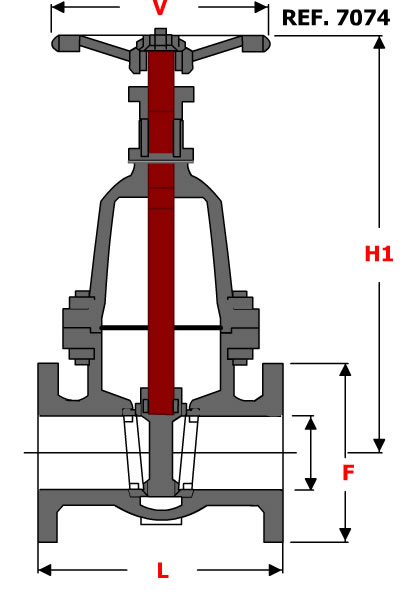

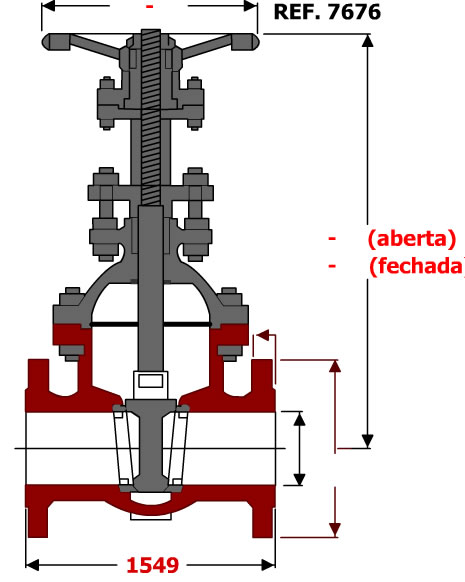

1 - Corpo 2 - Anel do Corpo 3 - Cunha 4 - Anel da Cunha 5 - Porca da Cunha 6 - Junta 7 - Parafuso Sext. com Porca 8 - Castelo 9 - Junta 10 - Camara da Gaxeta 11 - Gaxeta 12 - Preme Gaxeta 13 - Haste 14 - Volante 15 - Parafuso Sext. com Arroela
-

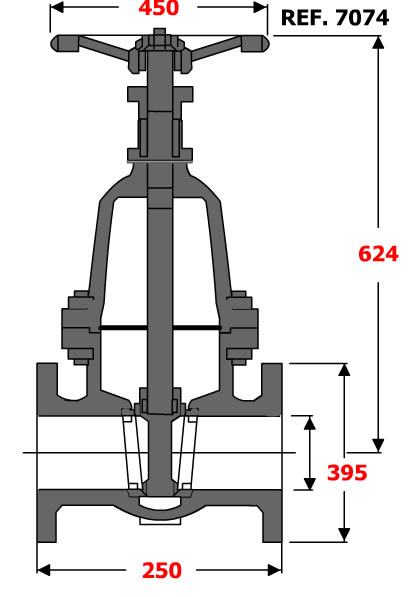

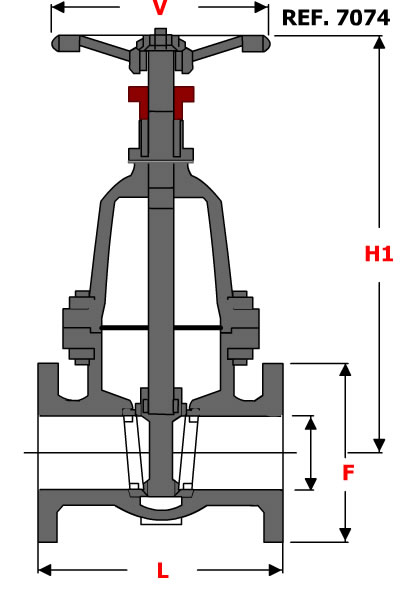

Clique na polegada desejada para obter a dimensão correspondente:
50 65 80 100 125 150 200 250 300 350 400
Clique nas linhas abaixo para visualizar os locais das peças referentes:

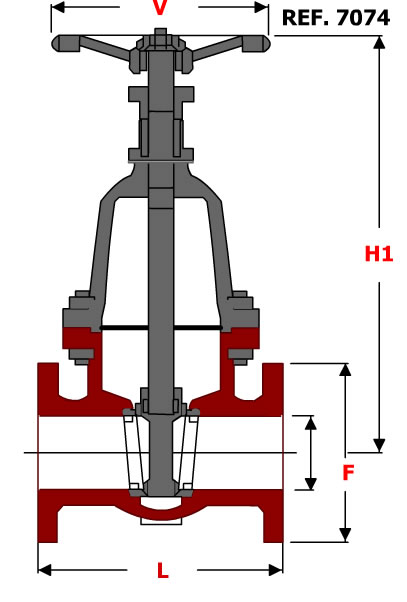

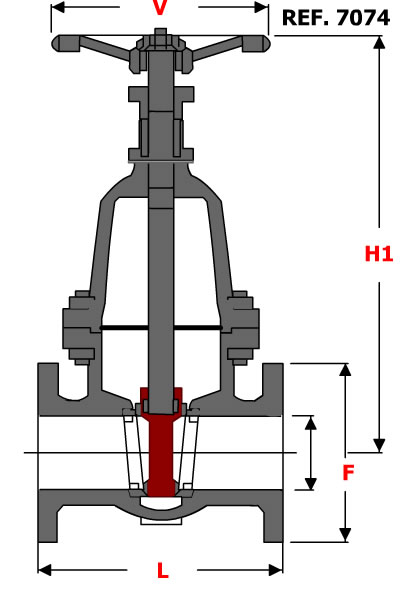

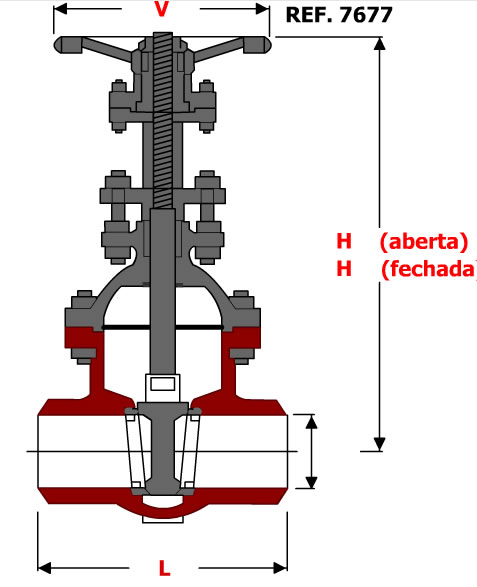

1 - Corpo 2 - Anel do Corpo 3 - Cunha 4 - Anel da Cunha 5 - Porca da Cunha 6 - Junta 7 - Parafuso sext.c/porca 8 - Castelo 9 - Junta 10 - Camara da Gaxeta 11 - Gaxeta 12 - Preme Gaxeta 13 - Haste 14 - Volante 15 - Parafuso sext.c/arroel
-

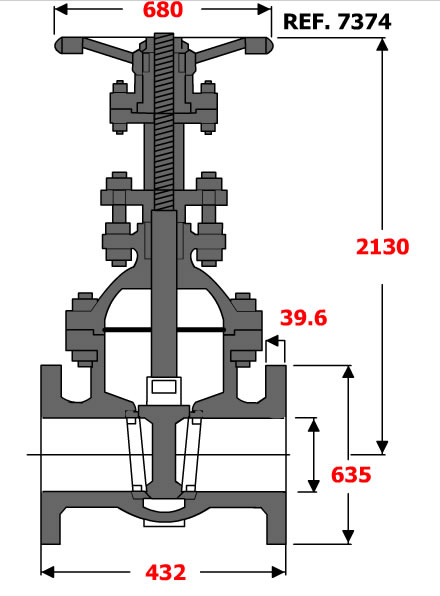

Clique na polegada desejada para obter a dimensão correspondente:
1.1/2" 2" 2.1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24"
Clique nas linhas abaixo para visualizar os locais das peças referentes:

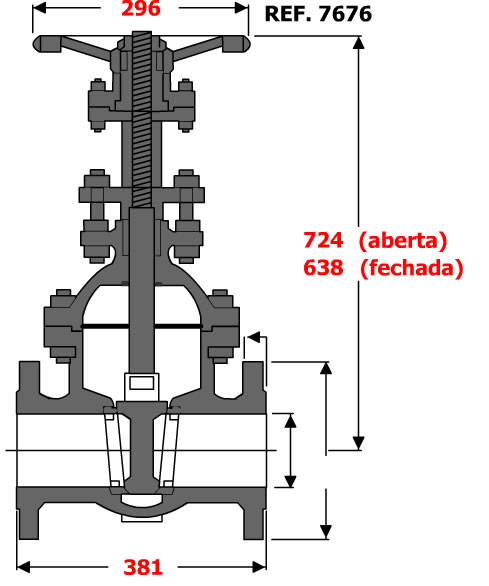

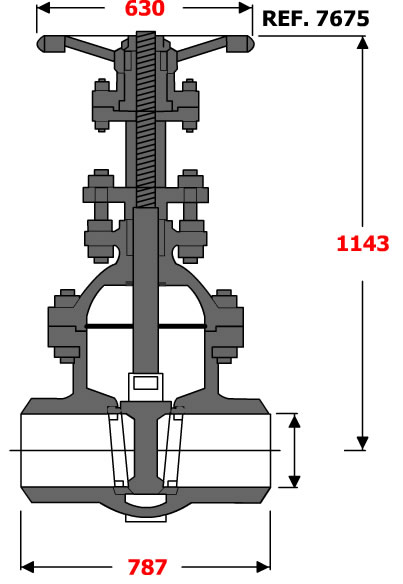

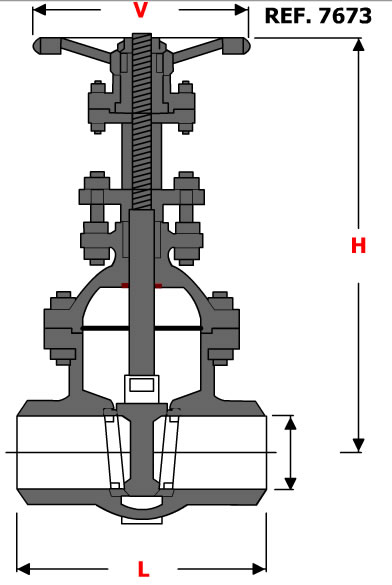

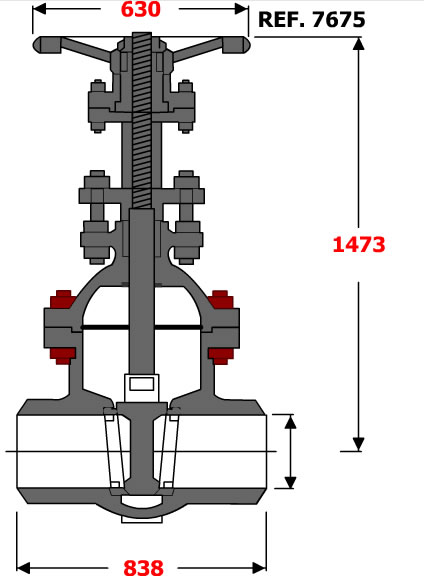

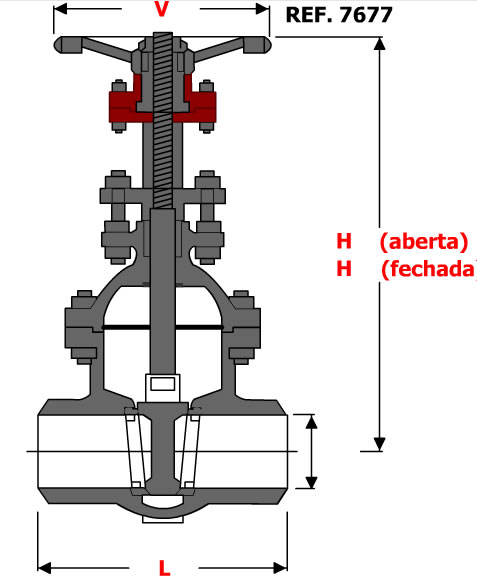

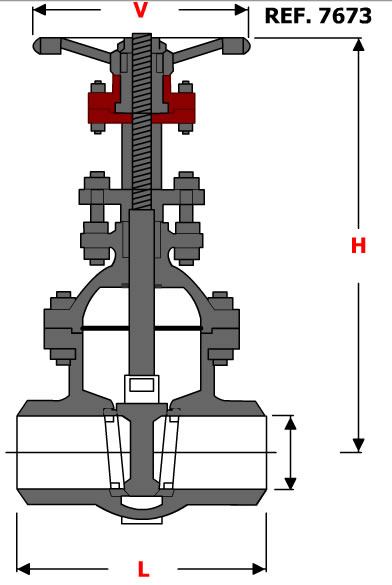

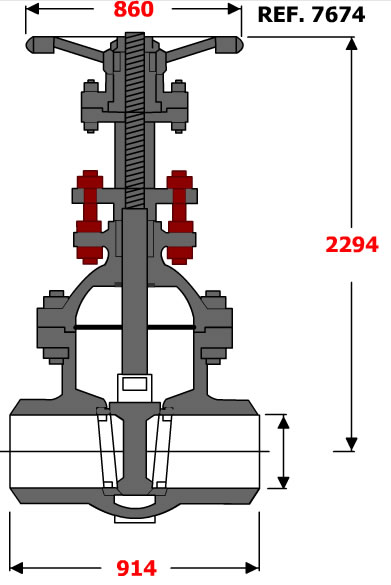

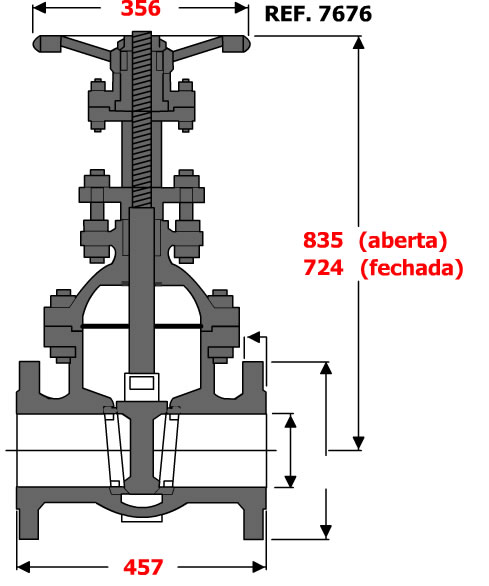

1 - Corpo 2 - Anel do Corpo 3 - Cunha 4 - Haste 5 - Junta 6 - Estojo c/ Porca 7 - Castelo 8 - Contra Vedação 9 - Gaxeta 10 - Preme Gaxeta 11 - Estojo c/ Porca 12 - Fixador do Tambor 13 - Parafuso c/ Porca 14 - Tambor 15 - Volante
-

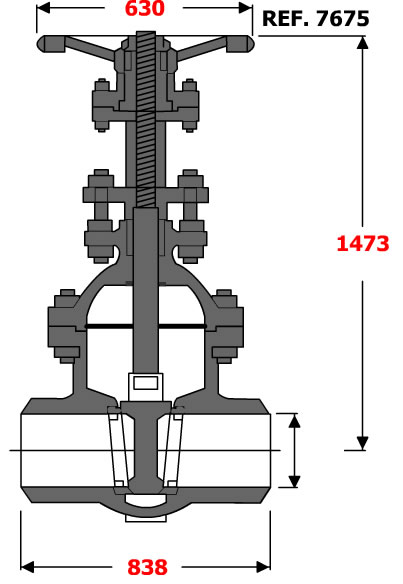

Clique na polegada desejada para obter a dimensão correspondente:
1.1/2" 2" 2.1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24"
Clique nas linhas abaixo para visualizar os locais das peças referentes:

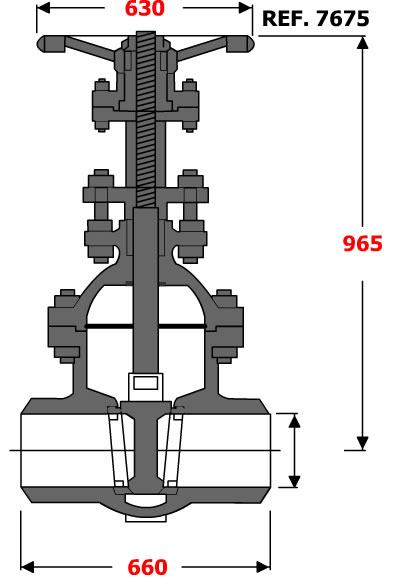

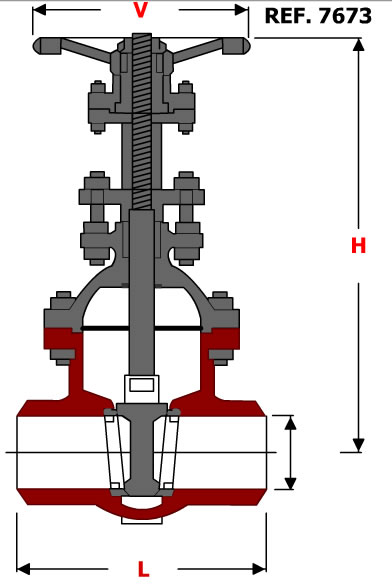

1 - Corpo 2 - Anel do Corpo 3 - Cunha 4 - Haste 5 - Junta 6 - Estojo c/ Porca 7 - Castelo 8 - Contra Vedação 9 - Gaxeta 10 - Preme Gaxeta 11 - Estojo c/ Porca 12 - Fixador do Tambor 13 - Parafuso c/ Porca 14 - Tambor 15 - Volante
-

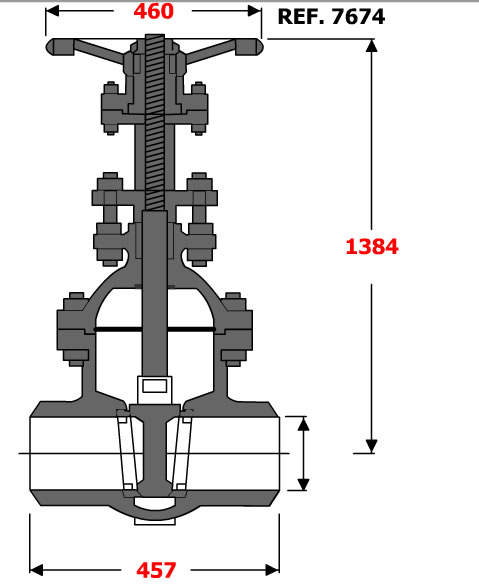

Clique na polegada desejada para obter a dimensão correspondente:
1.1/2" 2" 2.1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18"
Clique nas linhas abaixo para visualizar os locais das peças referentes:

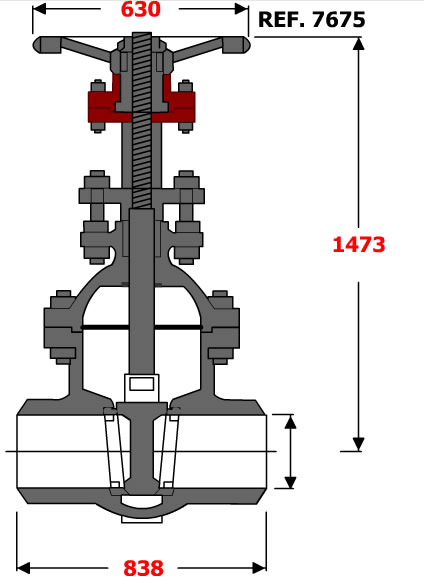

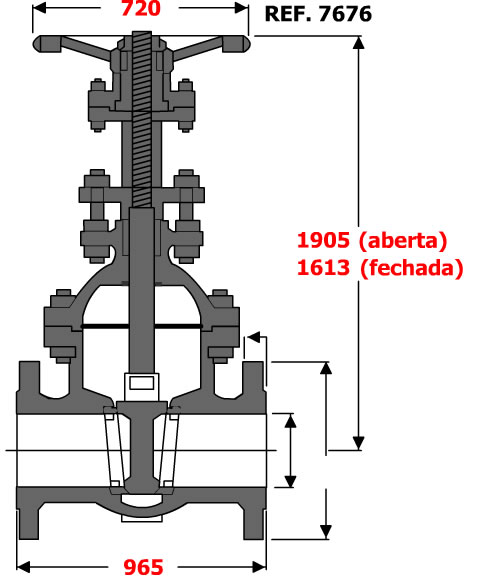

1 - Corpo 2 - Anel do Corpo 3 - Cunha 4 - Haste 5 - Junta 6 - Estojo c/ Porca 7 - Castelo 8 - Contra Vedação 9 - Gaxeta 10 - Preme Gaxeta 11 - Estojo c/ Porca 12 - Fixador do Tambor 13 - Parafuso c/ Porca 14 - Tambor 15 - Volante
-

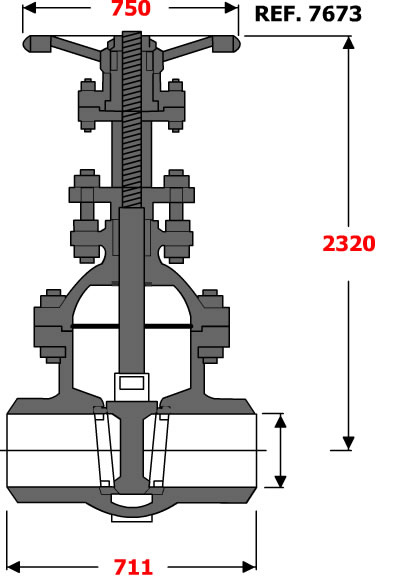

Clique na polegada desejada para obter a dimensão correspondente:
1.1/2" 2" 2.1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18"
Clique nas linhas abaixo para visualizar os locais das peças referentes:

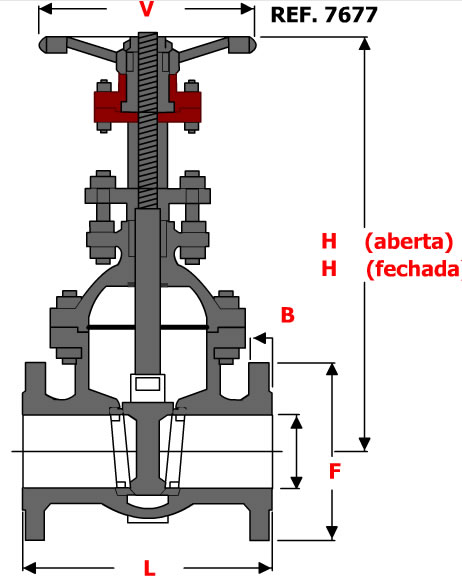

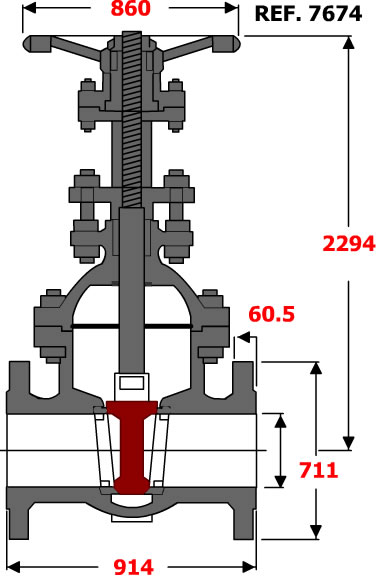

1 - Corpo 2 - Anel do Corpo 3 - Cunha 4 - Haste 5 - Junta 6 - Estojo c/ Porca 7 - Castelo 8 - Contra Vedação 9 - Gaxeta 10 - Preme Gaxeta 11 - Estojo c/ Porca 12 - Fixador do Tambor 13 - Parafuso c/ Porca 14 - Tambor 15 - Volante
-
Clique nas linhas abaixo para visualizar os locais das peças referentes:
1 - Corpo 2 - Anel do Corpo 3 - Cunha 4 - Haste 5 - Junta 6 - Estojo c/ Porca 7 - Castelo 8 - Contra Vedação 9 - Gaxeta 10 - Preme Gaxeta 11 - Estojo c/ Porca 12 - Fixador do Tambor 13 - Parafuso c/ Porca 14 - Tambor 15 - Volante
-
Clique nas linhas abaixo para visualizar os locais das peças referentes:

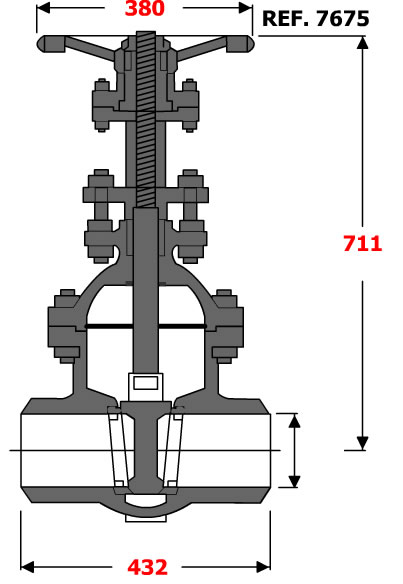

1 - Corpo 2 - Anel do Corpo 3 - Cunha 4 - Haste 5 - Junta 6 - Estojo c/ Porca 7 - Castelo 8 - Contra Vedação 9 - Gaxeta 10 - Preme Gaxeta 11 - Estojo c/ Porca 12 - Fixador do Tambor 13 - Parafuso c/ Porca 14 - Tambor 15 - Volante
-

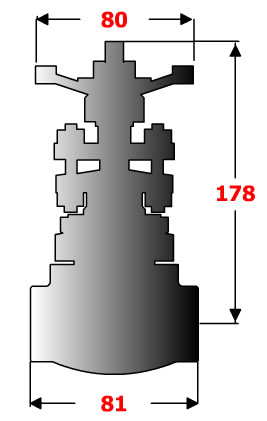

Clique na polegada desejada para obter a dimensão correspondente:
2" 2.1/2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20" 24"
Clique nas linhas abaixo para visualizar os locais das peças referentes:
1 - Corpo 2 - Anel do Corpo 3 - Cunha 4 - Haste 5 - Junta 6 - Estojo c/ Porca 7 - Castelo 8 - Contra Vedação 9 - Gaxeta 10 - Preme Gaxeta 11 - Estojo c/ Porca 12 - Fixador do Tambor 13 - Parafuso c/ Porca 14 - Tambor 15 - Volante
-
Clique na polegada desejada para obter a dimensão correspondente:
2" 2.1/2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20" 24"
Clique nas linhas abaixo para visualizar os locais das peças referentes:
1 - Corpo 2 - Anel do Corpo 3 - Cunha 4 - Haste 5 - Junta 6 - Estojo c/ Porca 7 - Castelo 8 - Contra Vedação 9 - Gaxeta 10 - Preme Gaxeta 11 - Estojo c/ Porca 12 - Fixador do Tambor 13 - Parafuso c/ Porca 14 - Tambor 15 - Volante
-
Clique na polegada desejada para obter a dimensão correspondente:
2" 2.1/2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20" 24"
Clique nas linhas abaixo para visualizar os locais das peças referentes:
1 - Corpo 2 - Anel do Corpo 3 - Cunha 4 - Haste 5 - Junta 6 - Estojo c/ Porca 7 - Castelo 8 - Contra Vedação 9 - Gaxeta 10 - Preme Gaxeta 11 - Estojo c/ Porca 12 - Fixador do Tambor 13 - Parafuso c/ Porca 14 - Tambor 15 - Volante
-
Clique na polegada desejada para obter a dimensão correspondente:
2" 2.1/2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20" 24"
Clique nas linhas abaixo para visualizar os locais das peças referentes:
1 - Corpo 2 - Anel do Corpo 3 - Cunha 4 - Haste 5 - Junta 6 - Estojo c/ Porca 7 - Castelo 8 - Contra Vedação 9 - Gaxeta 10 - Preme Gaxeta 11 - Estojo c/ Porca 12 - Fixador do Tambor 13 - Parafuso c/ Porca 14 - Tambor 15 - Volante
